1. позволяют защитить электроприборы от «скачков» в электросети и сэкономить деньги на ремонте
2. в случае отклонении сетевого напряжения 220 Вольт от заданных норм, потребитель автоматически отключается от электросети, и это сохраняет всю аппаратуру и электроприборы в исправном состоянии
3. устройства полностью автоматические, разработаны, с учётом военных стандартов бывшего СССР.

Защиты 1,2кВт÷11кВт - изделия сертифицированы: с 1999г, реальный срок службы более 10 лет.

Защита электросети это мощное, однофазное реле контроля напряжения.

Осуществляет защиту от скачков напряжения, от перенапряжения и от низкого напряжения в электросети.

Можно выделить 4 основные модификации:
ЗАЩИТА + ИНДИКАТОР «На DIN – РЕЙКУ» мощность нагрузки до 11кВт.

Большая мощность (80А пуск.) и малые габариты (два автомата -35мм). Индикация напряжения и внутренних состояний. Возможность индивидуальной настройки пользователем.

ОБЩИЕ СВЕДЕНИЯ:
Устройство защиты электронной аппаратуры – в дальнейшем именуемое «Защита» предназначено для автоматического отключения аппаратуры при аварийных колебаниях напряжения электросети, превышающих заранее заданные значения, и для автоматического включения аппаратуры при возврате напряжения электросети к нормальным значениям, а также для индикации напряжения и порогов отключения, причём значения порогов можно оперативно изменять.

Защита разработана с учётом военных стандартов бывшего СССР и является высоконадёжным устройством, рекомендуемым для телевизоров, компьютеров и других бытовых и промышленных приборов, включая холодильники, кондиционеры и бойлеры.

Защита должна подключаться к питающей электросети, имеющей защиту от токов короткого замыкания и перегрузок (автоматические выключатели, предохранители).

ТЕХНИЧЕСКИЕ ДАННЫЕ:
1. Импульсный ″пусковой″ ток (10сек), не более 80А
2. Мощность нагрузки(cosφ=1), не более 11 кВт
3. Мощность нагрузки(cosφ=0,4), не более 2 кВт
4. Ширина, занимаемая на DIN-рейке, мм, не более 35мм
5. Потребляемая мощность, не более 1Вт
6. Номинальный режим работы, при входных напряжениях электросети 0÷380В продолжительный
7. Масса, не более 0,3 кг

Защита предназначена для работы при температуре окружающей среды от 0° С до 40° С, относительной влажности воздуха не более 80% при температуре до 25° С и высотах над уровнем моря не более 2000м.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:
Силовым коммутирующим элементом защиты является реле, с временем отключения 0,015 сек и постоянным коммутируемым током 80 Ампер ограничением максимальной мощности нагрузки является клемная колодка. Нагрузка в исходном состоянии отключена от сети и вначале измеряется сетевое напряжение, если оно нормальное, то защита подключает нагрузку к сети после временной задержки. При выходе напряжения за установленные значения нагрузка отключается, при входе напряжения в норму с учётом гистерезисов автоматически включается.
Для защиты холодильников и кондиционеров устанавливайте задержку при включении не менее 100сек, это обеспечивает более лёгкий запуск компрессора, предотвращая его заклинивание после кратковременного отключения напряжения в электросети.

ИНДИКАЦИЯ И ПРОГРАММИРОВАНИЕ:
1. Нагрузка не подключена → цифры мигают.
   Разрешено входить в режим просмотра или программирования.
   1. Напряжение электросети не в норме → индицируется напряжение
   2. Напряжение электросети в гистерезисе (после отключения) → индицируется напряжение цифры мигают + мигает средняя точка
   3. Если напряжение в норме, то защита в задержке включения →горит средняя точка. Индицируется напряжение, цифры мигают.
   Если защита в режиме просмотра или программированния, то включение будет только при выходе из режима просмотра или программирования + задержка включения.
   Когда до включения останется 2сек то защита показывает это так: индикатор не индицирует напряжение, а горит только средняя точка.
2. Нагрузка включена → цифры не мигают.
   Индицируется напряжение электросети, цифры светят постоянно. Разрешено входить в режим просмотра или программирования.
3. Режимы просмотра и программирования:
   Просмотр (нажатие до 5сек) → горит правая точка.
   Программирование (удержание 5-10сек) → мигает правая точка, кнопками ▲ и ▼ можно изменить просматриваемое значение и автоматическое программирование через 5сек после последнего изменения и переход на индикацию напряжения электросети. При этом функции защиты имеют приоритет.
   нажатие кнопки ▲ → верхний порог отключения (заводская установка 255В) разрешённые пределы 180÷280В
   нажатие кнопки ▼ → нижний порог отключения (заводская установка 180В) разрешённые пределы 110÷220В
   одновременное нажатие кнопок ▲ и ▼ → задержка включения в секундах (заводская установка 10сек) разрешённые пределы 5÷999сек
   Выход из режима просмотра или программирования происходит автоматически, через 5 сек. после последнего нажатия.
4. Режимы профессионального (глубокого) просмотра и программирования:
   Просмотр (удержание 10-15сек) → горит левая точка.
   Программирование (удержание более 15сек) → мигает левая точка,
   кнопками ▲ и ▼ можно изменить просматриваемое значение и автоматическое программирование через 5сек после последнего изменения и переход на индикацию напряжения электросети. При этом функции защиты имеют приоритет над режимами просмотра и программирования.
   Нажатие кнопки ▲ → гистерезис верхнего порога (заводская установка 5В, включение будет при 250В «255-5=250») разрешённый диапазон 2÷20В
   нажатие кнопки ▼ → гистерезис нижнего порога (заводская установка 10В, включение будет при 190В «180+10=190») разрешённый диапазон 5÷30В
   одновременное нажатие кнопок ▲ и ▼ → переход на заводские установки, (только при мигании левой точки → индикация П.РГ).

УСТАНОВКА И ПОДКЛЮЧЕНИЕ:
При установке рекомендуется возле защиты (по бокам) оставлять зазоры для большего охлаждения защиты. При подключении учитывать, что ²ноль² не разрывается, а разрывается только ²фаза².

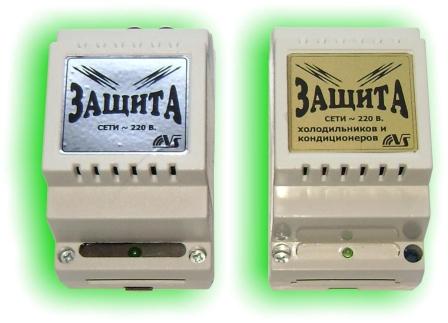

Защиты «На DIN – РЕЙКУ» мощность нагрузки до 5кВт:

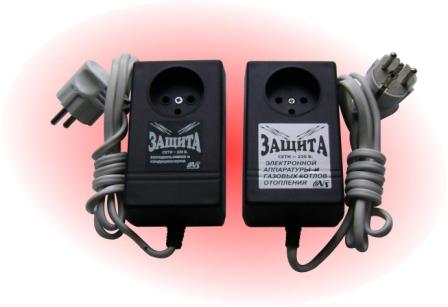

Защиты Евростандарт мощность нагрузки до 2кВт:

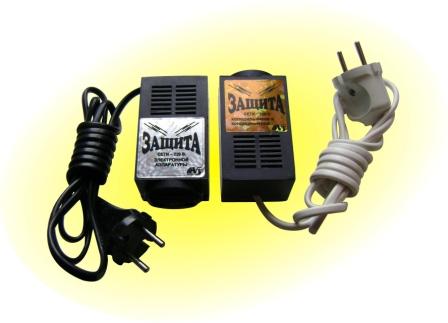

Защиты мощность нагрузки до 1,2кВт:
