Корпус на DIN-рейку! Разработано для замены старого изделия (в большом корпусе), причём силовая часть осталась прежней!

Автоматическая защита электросети и подключение генератора (причём короткое замыкание фазы генератора с электросетью невозможно), ручной запуск генератора
При появлении электросети - автоматическое переключение на нормальную электросеть только при совпадении фаз, автоматическая остановка генератора. Полностью повторяет все функции модели на 6,5кВт + так же полное совпадение по подключению.
Применяются так же для управления дизель генераторами.

Дополнительные функции: - АВР → Переключатель с основной фазы на резервную.

1. Автоматическое включение дежурного освещения
2. Дежурный заряд аккумулятора
3. Удалённая установка электрогенератора от щита ввода, расстояние более 100м, соединение всего 3 проводами!

Схема управление мощным дизель генератором разработана с учётом военных стандартов СССР.

1. Мощность нагрузки (cosφ=1), не более 13,5 кВт
2. Перегрузка до 5 секунд, не более 20 кВт
3. Мощность нагрузки (cosφ=0,4), не более 2 кВт
4. «Высокое» напряжение, при котором нагрузка отключается от электросети, более* 260В
5. «Высокое» напряжение, при котором разрешено подключение нагрузки (после отключения), менее* 250В
6. «Низкое» напряжение, при котором разрешено подключение нагрузки (после отключения), более* 155В
7. «Низкое» напряжение, при котором нагрузка отключается от электросети, менее* 140В
8. Задержка при включении, не менее 15сек
9. +время на совпадение фаз 50сек Потребляемая мощность, (220В) не более 3Вт
10. Номинальный режим работы, при входных напряжениях электросети 0-380В- (непрерывный) продолжительный
11. Ширина, занимаемая на DIN-рейке, мм, не более 110 мм
12. Масса, не более 1 кг
13. Импульсный ток через контакты управления не более 16А
14. Постоянный ток через управляющие контакты не более 5А

Изделие предназначено для работы при температуре окружающей среды от -20°С до 40°С, относительной влажности воздуха не более 80% при температуре до 25°С и высотах над уровнем моря не более 2000м.
* под заказ возможно изготовление с нижним порогом – 120В.

Устройство и принцип работы
Упрощённо цикл работы управления генератором имеет следующий вид:
«В сети авария» Автоматическое подключение генератора
Ручной запуск электрогенератора и «работа от электрогенератора»
«Появилось напряжение во внешней сети» → Проверка входной защитой параметров напряжения диапазон 145-250В. Синхронизация временного совпадения фаз генератора и сети.
Автоматическое подключение внешней электросети «Работа от сети»
Автоматическая остановка электрогенератора.

РЕКОМЕНДУЕМАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К ДОМУ, ОФИСУ

Варианты выбора модификации полуавтоматического управления генератором:
Пример: – генератор мощностью 3÷5кВт, а от внешней электросети потребляется до 10кВт.

1. Вариант применения, так как через силовые контакты блока управления генератором идёт весь ток от электросети, то необходима модификация 13,5 кВт. Но перед запуском генератора нужно будет отключать «лишние» электроприборы чтобы его не перегрузить.
2. Вариант применения - разделить электросеть дома на две части и выделить резервную сеть мощностью до 3÷5кВт, и к ней подключить модель на 6,5кВт, а остальную сеть пустить напрямую(через защиту). В этом случае при пропадании электросети чтоб не перегрузить электрогенератор не нужно будет отключать лишние электроприборы, так как сети разделены, и питание от электрогенератора на них не подаётся.

Выбор модификации полуавтоматического управления генератором всегда необходимо делать по максимальному току генератора или электросети, проходящему через его контакты.

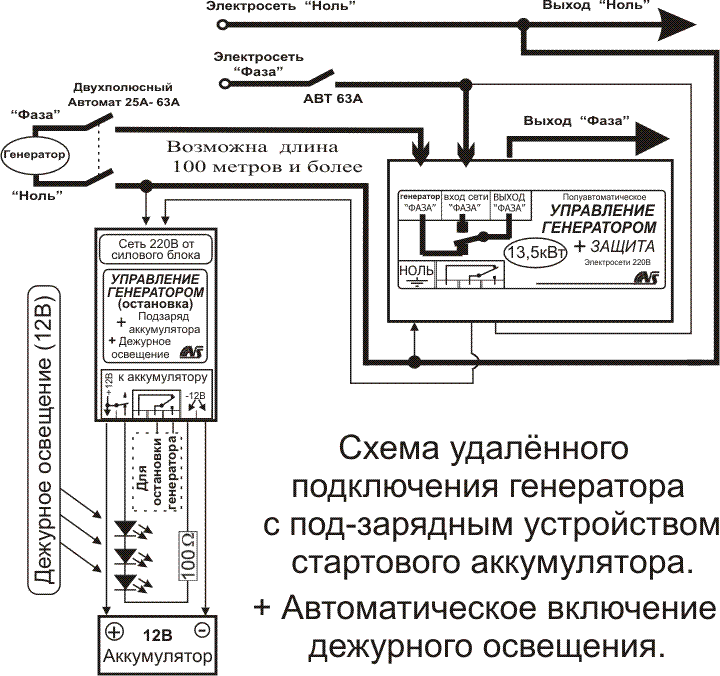

Схема совместного подключения с дополнительным зарядным устройством стартового аккумулятора и автоматическим включением дежурного освещения.

Все схемы и варианты применения для модификации 6,5кВт, применимы и для модификации 13,5кВт, причём расположение контактов полностью совпадает.
